振動盤的里的工件為什么會繞著軌道上升呢？為什么是跳著前進而不是直走呢，下面精振機械帶您一起來看看振動盤的心臟-電磁鐵充放電過程，大家就會明白其中的緣由。

1，震動盤電磁線圈的電流一般是經過單相半波整流的。

2，未整流時電流的電壓為正弦曲線，當半波整流后，在正半周內有電壓加在電磁線圈上，因而電磁線圈就有電流通過，在銜鐵和鐵芯之間便產生一對大小相等的脈沖電力，互相吸引。這時震動盤向下運動并由于有成角度的彈簧片，使震動盤繞其中線做微小的旋轉運動，彈簧片發生變形，儲存了一定的勢能。

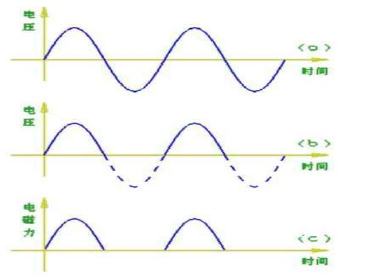

電壓和電磁力變化示意圖

3，在負半周，線圈中無電流通過，電磁力消失，由于彈簧片儲存的勢能被釋放，銜鐵和鐵芯朝相反方向離開，震動盤向上運動并繞其中線做反向旋轉運動。

4，這樣，電磁振動盤自動送料機就以交流電源的頻率做周期往復運動。

5，由于震動盤中的料道與激振力作用線間有一定的夾角，當震動盤振動加速度的垂直分量大于重力加速度時，震動盤的物料被連續拋起，并按拋物線的軌跡向前進行跳躍運動。

6，由于震動盤振動的頻率很高，振幅很小，物料被拋起的高度也很小，所以只能著見物料在震動盤中向前流動。只有當單顆粒物料在料盤中運動時，才能看見微小的跳躍運動。
