精振的魔力：吸引到千里之外的振動盤用戶！調整振動盤的工作頻率以及間隙就可以順利工作

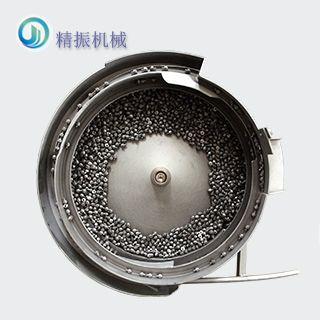

圖一：外固定振動盤

一、振動盤簡介:

　　振動盤是一種自動定向排序的送料設備. 振動盤的組成:料斗\底盤\控制器\直線送料器等配套組成.其工作目的是通過振動將無序工件自動有序定向排列整齊,準確地輸送到下道工序. 振動盤的料斗分為筒形料斗,螺旋,線料斗,錐形料斗,等分線料斗等五種; 底盤有正拉底盤,側拉底盤,壓電式底盤,精密底盤四種; 控制器分為普通控制器,調頻控制器,分級控制器,帶緩啟動控制器,數顯調頻控制器五種; 直線送料器可根據客戶需求訂制各式各樣型號直線送料器,也可根據產品要求訂制. 振動盤是一種自動組裝機械的輔助設備,是一種能自動定向排序的送料設備.能把各種產品有序排出來,它可以配合自動組裝設備一起將產品各個部位組裝起來成為完整的一個產品.作用:廣泛應用于電池\五金\電子\醫藥\食品\塑膠插件\噴霧器\連接器\精密振動盤應用等各個行業,是解決工業自動化設備供料的必須設備.

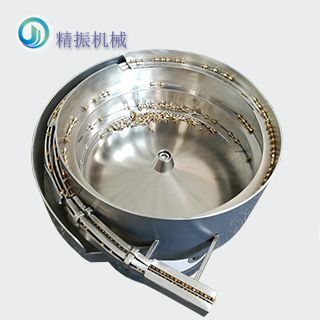

圖二：銅腳振動盤

二、振動盤工作原理

　　料斗下面有個脈沖電磁鐵,可以使料斗垂直方向上下振動,由于彈片的傾斜,使料斗繞其垂直軸做扭擺振動,料斗內零件,由于受到這種振動,而沿螺旋軌道上升,直到送到下道工序 運動狀態:直線形料斗是往復直線式振動,而圓筒形是往復扭轉式振動.主要是由一個振動馬達作動力,振動馬達工作時產生定向頻率的力,只要把振動盤看成是一個斜面,再對這個斜面進行物理學的受力分析,你就能很容易理解它的工作原理了.振動盤電磁線圈在工作中,斜面受電磁力會微小的上下振幅,調整振動盤的工作頻率以及間隙,就可以實現順利工作.

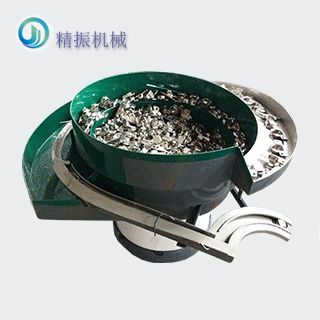

圖三：大頭螺絲振動盤

三、振動盤調整步驟與要點

　　(1) 確認振動本體位于盤面確實鎖固

　　(2) 將控制器按鈕調至中間位置

　　(3) 將電源打開,查看振動盤輸送速度是否達到要求

　　(4) 若沒有達到要求,將鎖付彈片之固定螺絲松脫任意一支,查看振動速度變化

　　(5) 若松脫彈片固定螺絲,振動速度變快,則表示彈片過厚,適度減少彈片數量或厚度后,再進行步驟(4),再次調試

　　(6) 反之則適度增加彈片或厚度后,再進行步驟(4),再次調試

　　(7) 若步驟(4)的調整,振動速度變化不大時,則表示已完成彈片調整

　　(8) 電磁鐵要對齊,間隙在1---1.5mm,間隙要平行
